Standardy konstrukcyjne kabin prysznicowych

Zadaniem kabiny prysznicowej jest stworzenie możliwości korzystania z kąpieli w pozycji stojącej oraz oddzielenie elementami ściennymi części kąpielowej od pozostałej powierzchni łazienki. Zastosowanie współpracujących ze sobą systemów dysz bocznych, głowicy i główki prysznicowej wpływa na polepszenie efektu masażu wodnego, a oświetlenie halogenowe oraz wykonanie drzwi i profili ściennych ze szkła poprawia estetykę całego produktu. Ważnym elementem w konstrukcji kabiny prysznicowej są także rozwiązania dotyczące sposobu montażu i jej zabudowy.

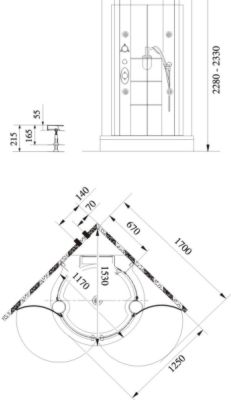

Schemat wymiarowy - kabina prysznicowa wolnostojąca Duschtempel® 160

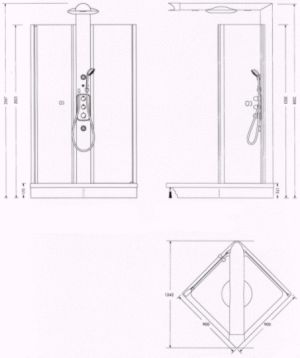

Schemat wymiarowy - kabina prysznicowa do montażu narożnego Duschtempel® 115

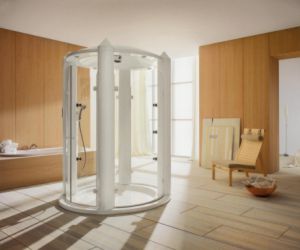

Duschtempel® to nazwa charakteryzująca całą serię kompaktowych kabin prysznicowych marki PHARO, których producentem jest firma Hansgrohe. Kabiny te posiadają możliwości zabudowy w wersji narożnej, przyściennej lub wolnostojącej. Główne elementy konstrukcyjne to wanna prysznicowa (brodzik) wykonana z blach stalowych emaliowanych wyposażonych w kompletną armaturę prysznicową i odpływową.
Na brodziku zainstalowane są elementy konstrukcyjne kabiny, pionowe słupki w  kształcie kolumn o okrągłym lub półeliptycznym przekroju, wykonane z aluminium malowanego metodą proszkową.

Na słupkach zainstalowane są ścianki i drzwi z uchylnym systemem zawiasów. Ścianki i drzwi wykonane są ze szkła bezpiecznego hartowanego posiadającego certyfikat bezpieczeństwa B.
Z wyjątkiem modelu Duschtempel 90, kabiny prysznicowe PHARO pokryte są zadaszeniem, wykonanym z wysokojakościowego tworzywa akrylowego. Zadaszenie pełni również rolę spojenia konstrukcji, spinając pionowe elementy kabin.

Kabiny wyposażone są w zespół armatury prysznicowej - górna głowica, główka prysznicowa przymocowana na elastycznym wężu, układ 4 lub 6 dysz bocznych masujących oraz termostat. Niektóre modele kabin prysznicowych takich jak Duschtempel® 130 EL 40, 115 EL 40 czy 100 EL 40 wyposażone są w układ elektronicznego sterowania wysoko zaawansowanym regulatorem mikroprocesorowym.

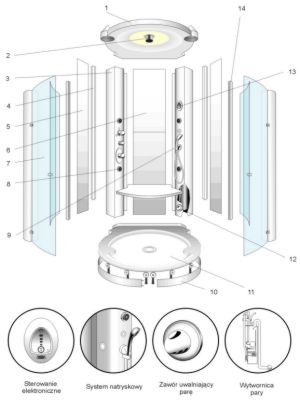

Rysunek złożeniowy - kabina prysznicowo-parowa do montażu przy ścianie Duschtempel® Steam 115

  1 - dach z zintegrowanym oświetleniem 3x10W lub 6x10W (115 Steam)
  2 - głowica prysznicowa (strumień normalny, masujący, miękki, system czyszczący Quiclean)
  3 - profil ścienny
  4 - listwa ścienna (ML 10)
  5 - ściana boczna (ML 10)
  6 - ściana lustrzana (z wyposażeniem)
  7 - ściana boczna - szkło bezpieczne hartowane
  8 - dysza boczna z systemem czyszczącym rub-it
  9 - główka prysznicowa Aktiva F'4
10 - osłony brodzika
11 - brodzik stalowy
12 - zawór wytwornicy pary
13 - element sterujący
14 - listwa ścienna (ML40)

Przykładowy sposób zabudowy sterowania i regulacji kabiny prysznicowej PHARO

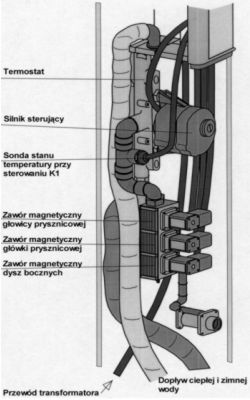

Elementami wykonawczymi regulatora są zawory elektromagnetyczne, silnik elektryczny ustawiający mieszacz termostatu oraz oświetlenie halogenowe. Mikroprocesor, oświetlenie i zawory elektromagnetyczne zasilane są przez transformator 230V-50/60Hz o klasie szczelności IP 65. Zgodnie z zaleceniami producenta transformator powinien zostać zainstalowany w strefie suchej z osobnym zabezpieczeniem przed przeciążeniem 50VA. Oświetlenie halogenowe 3, 4 lub 6 halogenów 12V/10W.

Sprawne i wolne od zakłóceń funkcjonowanie kabin prysznicowych PHARO zapewnia ciśnienie instalacji od 1,5-2 bar.

*/
Są to minimalne poziomy ciśnień, dlatego też szczególnie zalecanym ciśnieniem roboczym jest ciśnienie 3 bar. Przy nim, bowiem, osiągnąć możemy odpowiednią sprawność przepływu dla poszczególnych urządzeń prysznicowych.

Dla każdej kabiny prysznicowej Duschtempel® sporządzony jest wykres przepływu, który przedstawia zależność ilości wody na wypływie z poszczególnych urządzeń prysznicowych (dysze boczne, głowica) od ciśnienia roboczego panującego w instalacji.
Metoda wyznaczania krzywych przepływu jest bardzo przydatna w chwili określenie oszczędności związanych z eksploatacją tych urządzeń.

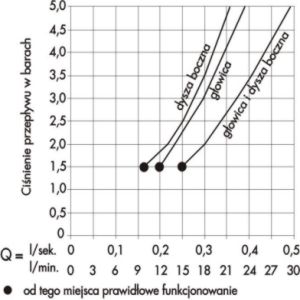

Wykres przepływu dla kabiny prysznicowej PHARO Duschtempel® 115 EL 40

Interpretacja wykresu jest bardzo prosta. Działanie urządzeń gwarantowane jest przy ciśnieniu od 1,5 bar, przy czym idealny rozkład strumienia uzyskiwany jest przy ciśnieniu przepływu od 2,0 bar do 5 bar. Podczas montażu kabiny prysznicowej należy pamiętać aby wyrównać różnice ciśnień na dojściach ciepłej i zimnej wody. Jest to niezbędna czynność zapewniająca poprawę regulacji temperatury przez termostat.

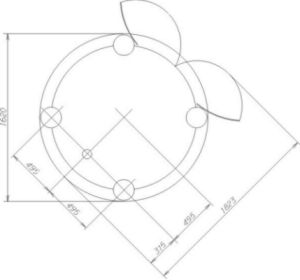

Wymiary kabiny Duschtempel 90®

Kabina prysznicowa PHARO Duschtempel® 90 jest najnowszym produktem firmy Hansgrohe. Swoim rozwiązaniem konstrukcyjnym odbiega od utartych już na rynku standardów. Pomijając nowe ale nietypowe wzornictwo w kabinie tej zastosowano innowatorski sposób instalacji urządzeń natryskowych oraz oświetlenia.

Wyniesione doświadczenia z wprowadzonego niegdyś i realizowanego po dzień dzisiejszy pomysłu firmy Hansgrohe na kabiny prysznicowe wstępnie montowane jako kompletne systemy prysznicowe, w znacznym stopniu przyczyniły się do poprawy funkcjonalności tych produktów. Kabina prysznicowa Duschtempel® 90 przeznaczona jest do montażu narożnego, składa się z trzech podstawowych elementów:

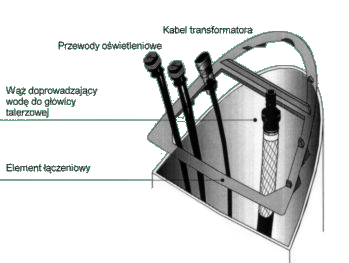

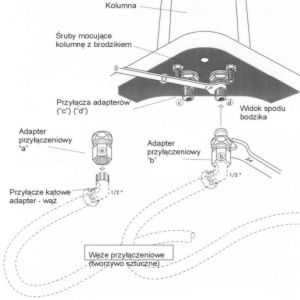

Instalacja poprowadzona wnętrzem kolumny (Duschtempel® 90)

Niewielki rozmiary kabiny 90 x 90 x 209 cm zwiększają jej możliwości ustawienia nawet w średniej wielkości mieszkaniu czy domku jednorodzinnym. Minimalna wysokość pomieszczenia przewidzianego do montażu kabiny wynosi 235 cm. Warunki te podyktowane są sposobem zabudowy kabiny oraz zachowaniem odpowiedniej ilości miejsca na odprowadzenie pary wodnej powstającej w czasie kąpieli w taki sposób, aby nie skraplała się na kolumnie kabiny i tym samym ściekała na jej zewnętrzną część.

Kolumna prysznicowa - kabiny Duschtempel® 90

Kwadratowy brodzik wykonany został ze stali emaliowanej o głębokości 10 cm. Górna jego krawędź znajduje się na wysokości 17,5 cm. Umiejscowiony tak nisko brodzik jest bardzo wygodny. Zwiększa także poczucie bezpieczeństwa dla osoby korzystającej z prysznicu, bowiem ludzka stopa znajduje się zaledwie na wysokości 7,5 cm od poziomu podłogi w łazience. Kolumna prysznicowa zakończona jest od góry Trawersem (belką poprzeczną) wykonaną z aluminium. Wnętrzem kolumny doprowadzana jest instalacja ciepłej i zimnej wody, oraz połączenia zaworów, dwóch dysz bocznych Bodyvette, główki Aktiva F'6 i talerzowej głowicy prysznicowej.

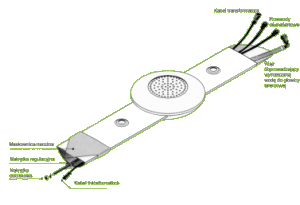

Trawers - belka poprzeczna kabiny prysznicowej Pharo Duschtempel® 90)

Trawersem łączącym kolumnę z narożem ściany poprowadzona jest instalacja elektryczna do oświetlenia halogenowego umiejscowionego pomiędzy głowicą prysznicową, narożem ściany a łączeniem kolumny.
Instalacja elektryczna zasilana jest przyłączem prądu przemiennego 230V/50Hz. Moc transformatora zewnętrznego wynosi 30 VA.

Dostarczany kabel pozwala na zamontowanie transformatora w strefie suchej (3 strefa ochronna) w odległości maksymalnie 7m od kabiny. Transformator musi zostać zamontowany w łatwo dostępnym miejscu. Ściany kabiny prysznicowej wykonane są ze szkła hartowanego bezpiecznego posiadającego certyfikat B. Ustawienie na przemian jednej pary drzwi i jednej ścianki jest dowolne co zapewnia możliwość montażu drzwi otwieranych w prawo lub lewo.

Zastosowanie przeszklonych ścian oraz zamontowanie armatury i oświetlenia na części kolumny a także belki poprzecznej pozwoliło na stworzenie złudzenia przestronności kabiny prysznicowej. Już na pierwszy rzut oka charakterystycznym elementem budowy kabiny prysznicowej Duschtempel® 90 jest schowana za kolumnę prysznicową armatura. Nie jest ona zamontowana standardowo na wewnętrznych ściankach, lecz na najbardziej wysuniętej części kabiny. Rozwiązanie to zapewnia możliwość wygodniejszego poruszania się wewnątrz kabiny oraz łatwiejszego dostępu do urządzeń prysznicowych i armatury.
